AD8362微波和RF芯片介绍-汇超电子

AD8362是一款RF和微波芯片。其是专门为各种高频通信系统以及需要精确响应信号功率的仪器仪表而设计的。极易使用，仅需5V单电源供电，再加上几个电容便可以稳定工作。工作范围从任意低频至3.8GHz以上，可接受−52 dBm到+8 dBm的输入。

在阻性梯形衰减器上施加输入信号，能够提供由施加于VSET引脚的电压控制的连续可变衰减器。所得到的信号施加于高性能宽带放大器，其输出通过精确平方律检波器单元测量。随后会对波动输出执行滤波，并且会与相同平方器的输出进行比较，此平方器的输入是施加于VTGT引脚的固定直流电压，通常是提供于VTGT引脚的1.25 V精确基准电压。

这些平方单元的输出差异在高增益误差放大器内进行积分，利用轨到轨能力在VOUT引脚产生电压。在控制器模式下，主机系统RF放大器的增益，能够通过低噪声输出来进行改变，从而相对于输入功率平衡设定点。

将VOUT与VSET相连，该器件便可以作为功率测量器件使用。在PWDN引脚上施加逻辑高电平即可关断AD8362，并使其具有1.3mW的功耗。25。C时，工作电流在20μs内便可上电至20mA的标称。

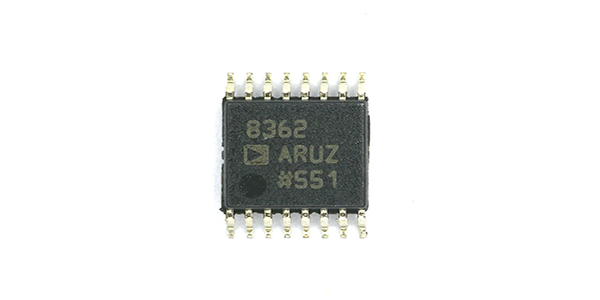

AD8362使用的是16引脚TSSOP封装，在-40°C~+85°C的工作温度范围可正常工作。对于功率放大器线性化、控制环路、变送器功率控制、变送器信号强度指示(TSSI)、RF仪器仪表等应用来说十分适合。
