AD7691模数转换器芯片介绍-汇超电子

AD7691是一款模数转换器芯片。具有18位分辨率，具有250kSPS INL的吞吐速率，±0.75LSB的典型值，器件由2.3V~5V的单电源来完成供电。

该器件对IN+与IN-引脚之间的电压差进行采样。动态范围典型，过采样动态范围为125dB (1kSPS)，噪声分辨率为20位/1kSPS，而有效分辨率为22.7位/1kSPS。

两个IN引脚上的电压摆幅值，一般都处于0V~REF之间，相位相反。基准电压REF由外部提供，并且能够设置为电源电压。

SPI兼容串行接口还能够利用SDI输入，将几个模数转换器以菊花链的形式连接到1个三线总线上，并且提供1个可选的繁忙指示。采用独立的VIO电源时，器件能够与1.8V、2.5V、3V或5V的逻辑实现兼容。

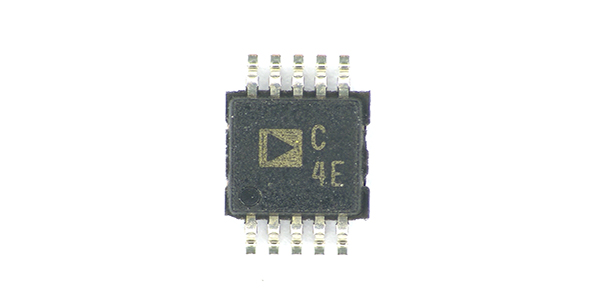

AD7691使用的是10引脚MSOP封装或者是QFN封装，能够在−40°C~+85°C的工作温度范围内正常工作。十分适合应用与电池供电设备、数据采集、地震数据采集系统、仪器仪表、医疗仪器等
