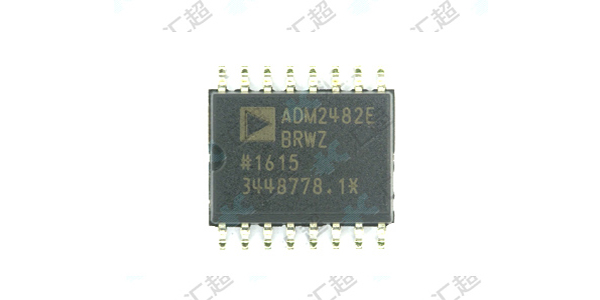

ADM2482E是一款接口隔离芯片。器件使用的是iCoupler®技术，封装集成了三态差分线路驱动器和3通道隔离器，能够提供±15kV的ESD保护。ADM2482E芯片-接口与隔离-adi芯片-汇超电子

片内振荡器能够输出一对方波，用来驱动外部变压器，使其提供隔离电源。器件逻辑端支持使用3.3V或5V电源完成供电，总线端则采用3.3V隔离电源来供电。适用于多点传输线路的高速、半双工通信、全双工通信等应用。

当器件处于半双工模式时，发射器输出与接收器输入共用同一条传输线路。发射器输出引脚Y和Z，可在外部分别与，接收器输入引脚A和B相连.专门针对平衡传输线路而设计

ADM2482E的驱动器和接收器分别具有相反的使能特性，前者具有高电平有效使能，后者则有低电平有效使能。当接收器使能信号为高电平时，对应的接收器输出也会进入高阻抗状态，而当驱动器使能信号为低电平时，驱动器输出则会进入与之相反的高阻抗状态。

限流热关断特点可以有效的保护输出短路、或者总线因竞争导致的功耗过大的情况。能够在−40°C至+85°C的温度范围内正常工作。

对于隔离式RS-485接口、工业现场网络、多点数据传输系统等应用来说十分适合。
