AD9528时钟发生器芯片介绍-汇超电子

来源: | 发布日期:2021-07-30 浏览量:

AD9528是一款时钟与定时类的时钟发生器芯片。具有双级锁相环。第一级可以通过减少系统时钟的抖动,来调理输入基准电压。第二级能够提供高频时钟,可实现来自时钟输出驱动器的较低积分抖动以及较低宽带噪声。

外部VCXO能够提供满足第二级所需的低噪声基准电压,能够满足苛刻的相位噪声和抖动要求,实现可以接受的性能。片内VCO具有3.45GHz~4.025GHz的调谐频率范围。器件所集成的SYSREF发生器,能够输出单次、N次或着是连续信号,并且都能与第一级和第二级的输出同步,方便对齐多个器件的时间。

该器件还能够产生最高可达1.25GHz频率的六路输出,以及最高可达1GHz的八路输出。每一路输出都可以配置为,直接从PLL1、PLL2或内部SYSREF发生器输出。14路输出通道的每一路都包含了1个带数字相位粗调功能的分频器、1个模拟微调相位延迟模块,允许全部路输出具有时序对齐的高度灵活性。

AD9528还可用作灵活的双通道输入缓冲器,以便更好实现14路器件时钟的分配。启动时,AD9528直接向输出12和输出13发送VCXO信号,用作启动就绪时钟。十分适合高性能无线收发器、LTE和多载波GSM基站、无线和宽带基础设施、医疗仪器等应用。

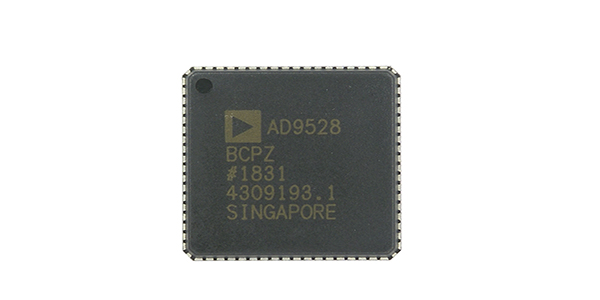

AD9528-时钟发生器-adi芯片-汇超电子

汇超电子常备 TI、ADI、ST等品牌现货库存,现货供应数模转换、模数转换、电源管理、DSP、MCU、接口与隔离、传感器、运算放大器、射频和微波等多种产品,满足电子元器件及时性采购与开发需求。

【本文标签】AD9528 时钟发生器 adi
