AD8220仪表放大器芯片的说明-汇超电子

来源: | 发布日期:2021-06-05 浏览量:

AD8220是一款仪表放大器芯片。该器件采用MSOP封装,JFET输入,拥有典型值为10Hz的噪声转折频率。针对高性能、便携式仪器的需要而设计,直流时的最小共模抑制比为86dB,在5kHz、G=1时的最小为80dB。最大输入偏置电流为10pA,在整个工业温度范围内通常保持在300pA以下。 AD8220-仪表放大器-ADI芯片-汇超电子

AD8220的设计是为了解决系统所需的电源数量不断增加的问题。该器件既可以由±18V的双电源完成供电,也可以由5V的单电源完成供电。在便携式应用中常见的低电源电压下,其轨到轨输出级可以使动态范围达到最大。它能够采用5V单电源工作,因而无需使用较高电压的双电源。器件的最大静态电流值仅为750μA,十分适合由电池供电的应用设备。

增益通过单个电阻设置,增益范围为1-1000。提高增益将同时提高共模抑制比。当将该器件设置为较大增益时,对于那些读取小信号要求较高CMRR测量应用来说十分有用。适合用于医疗仪器、精密数据采集系统、传感器接口等应用。

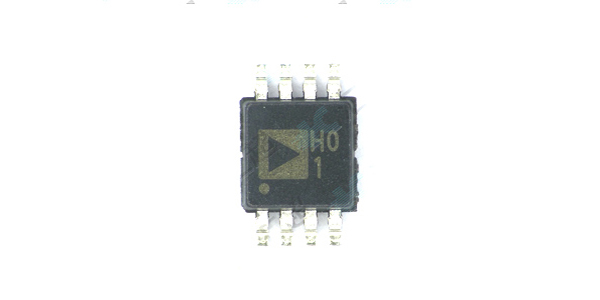

AD8220ARMZ-汇超电子-正


广州汇超电子科技有限公司经10余年发展,积累了大量模拟芯片、数字芯片、分立器件采购分销经验,本着诚信为本、合作共赢的态度,一直以来坚持做原装正品芯片,以最合理的价格支持广大客户。

【本文标签】AD8220 仪表放大器 ADI芯片
